支撑杆是螺柱焊枪（尤其是自动焊枪）上的关键部件，以下是其作用及最佳调节方法的详细说明：
一、支撑杆的作用
支撑杆（在部分文档中也称为支脚组合块或前支撑杆）的主要作用包括：
定位螺柱伸出长度：支撑杆用于确定螺柱端面相对于焊枪前端面的凸出长度（即螺柱伸长量），这是影响焊接质量的关键参数。

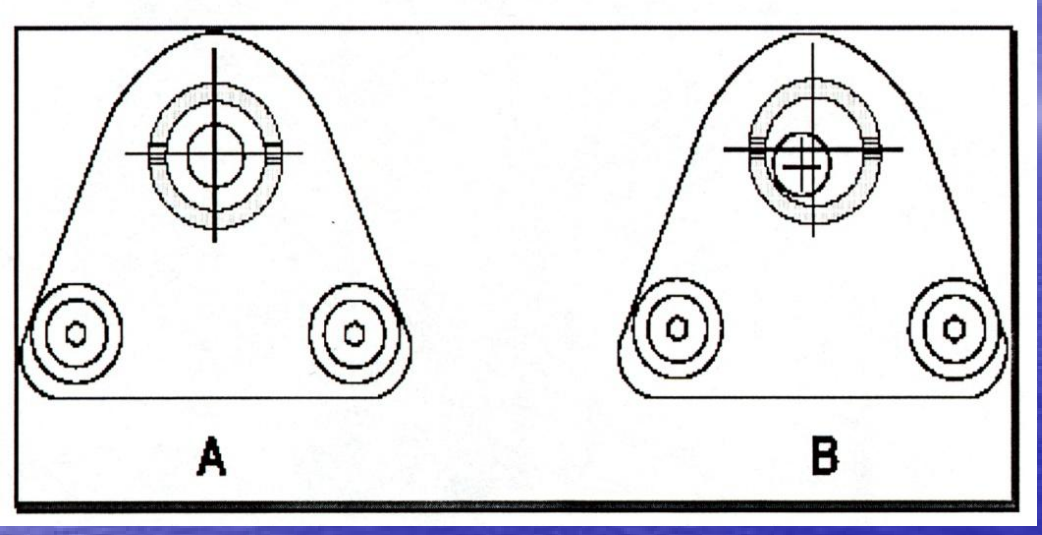

保证螺柱同心：支撑杆与夹头、防飞溅套（或陶瓷环）配合，确保螺柱处于焊枪中心位置，防止偏心导致的焊接缺陷。

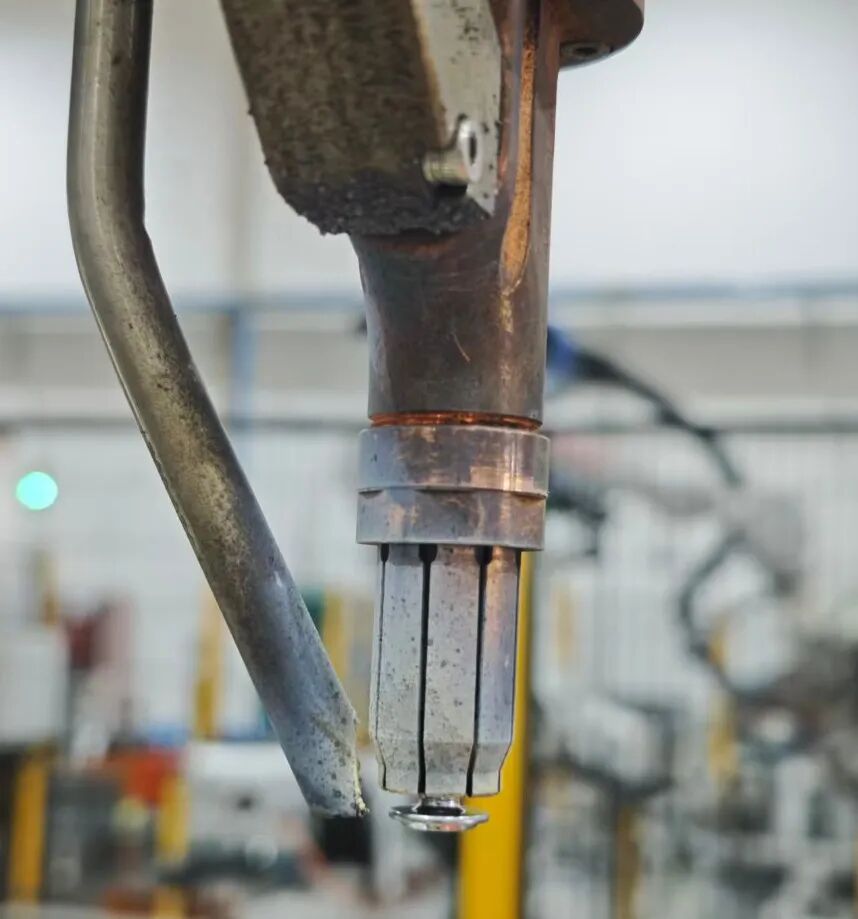

稳定焊接位置：焊接过程中，支撑杆接触工件表面，确保焊枪与工件的相对固定位置不变，避免焊接时焊枪晃动。
保护导电嘴：支撑杆的端面位置设计使导电嘴端面低于支撑杆端面约2mm，有效保护导电嘴不被工件损坏。
二、支撑杆的最佳调节方法
步骤1：确认基础条件
步骤2：调节支撑杆位置

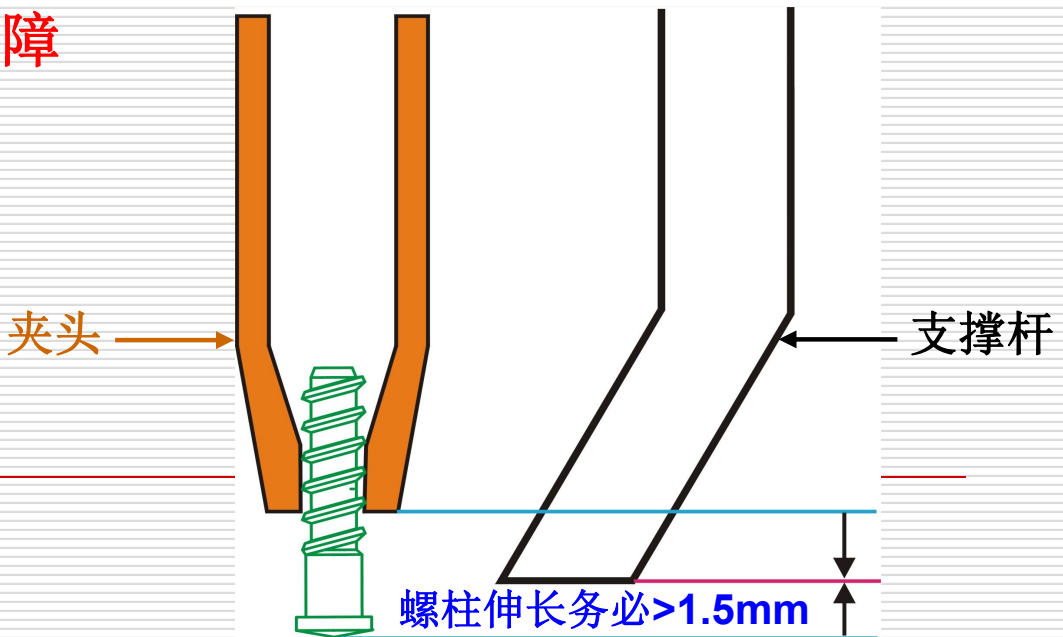

核心原则：支撑杆务必位于夹头和螺柱之间，严禁后于夹头，以免螺柱未填充时夹头误焊
具体调节步骤：
步骤3：验证伸长量
最佳调节范围：2mm < 螺柱伸长 < 3mm
过短（<2mm）：会报“伸长不够”故障
过长（>3mm）：会报“提升故障”
补充要求：螺柱伸长务必>1.5mm
步骤4：定期检查
三、效果最佳的关键要点
使用调整量规：建议使用与螺柱规格对应的调整量规进行精确调节，而非仅凭目测。
同心度优先：支撑杆与螺柱不同心会导致螺柱在焊接时插入熔池的运动受阻，产生焊接缺陷。
焊接后检查：每次批量焊接前，应进行焊接试验，根据实际焊接效果微调支撑杆位置。
不同焊枪类型参考值：
支撑杆的最佳调节效果是在确保2~3mm螺柱伸长量、与螺柱同心、位于夹头与螺柱之间的前提下，通过使用专业量规进行精确调整，并在焊接试验后根据焊接质量进行微调。定期清理焊渣和检查磨损情况，是保持调节效果长期稳定的关键。
