在现代智能制造尤其是汽车白车身（Body-in-White, BIW）焊接生产线上，电阻点焊作为一种高效、可靠的连接工艺，广泛应用于高强度钢、铝合金等材料的连接。其焊接质量直接影响整车的安全性、耐久性与结构强度。而在众多影响点焊质量的关键因素中，电极帽的修磨质量往往被低估却极为关键——它不仅决定了电流传导效率、接触稳定性，也直接关系到焊点熔核尺寸、飞溅控制及电极寿命。
随着工业4.0与人工智能技术的深度融合，传统的依赖人工目视或定期更换电极帽的维护模式已难以满足高节拍、高质量、智能化生产的需要。为此，深圳市鸿栢科技实业有限公司推出的E系列AI视觉电极帽修磨检测传感器系统，以其高精度成像、实时缺陷识别和闭环反馈能力，正在成为保障点焊工艺稳定性的核心技术装备。本文将从电极帽修磨的重要性出发，深入剖析该AI视觉检测系统的原理与功能，并系统阐述其如何通过提升修磨质量进而显著改善点焊焊点的一致性与可靠性。
一、电极帽修磨质量对点焊性能的核心作用
在电阻点焊过程中，电极帽作为电流导入工件的关键媒介，其端面状态直接影响焊接过程的物理行为：
接触面积与电流密度分布
电极帽端面若存在凹坑、黏连铜屑、端面偏心等问题，会导致实际接触面积减小，局部电流密度过高，引发过热甚至烧穿；反之，若修磨不完整或端面过大，则接触面积过大，电流分散，造成熔核不足。
热阻与散热效率变化
端面污染或氧化层积累会增加接触热阻，降低热量向板材传递的效率，导致熔深不足。同时，修磨不到位还会影响电极自身的散热能力，加速老化。
机械对中性与压力一致性
若电极帽端面不圆、梅花纹严重或端面倾斜，会造成上下电极施压时受力不均，产生单边压痕或虚焊，严重影响焊点力学性能。
修磨周期与电极寿命管理
缺乏量化依据的传统修磨策略容易出现“过度修磨”或“修磨滞后”，前者缩短电极使用寿命，后者则埋下焊接失效隐患。
因此，确保每次修磨后电极帽端面几何形态符合标准，是维持点焊工艺窗口稳定的前提。然而，传统依靠操作员经验判断或定时更换的方式缺乏客观性和及时性，亟需引入自动化、智能化的检测手段。
二、AI视觉电极帽修磨检测系统的架构与核心技术
AI视觉修磨检测系统产线实拍
基于上述需求，鸿栢科技研发的E系列AI视觉电极帽修磨检测系统（以HBRAV-02-E8-1为代表型号），构建了一套集光学成像、边缘计算、深度学习于一体的闭环监控体系。
（一）系统总体架构
该系统主要由以下组件构成：
AI修磨视觉传感器：集成高分辨率工业相机（3072×2048，6.3MP）、环形照明光源及防护外壳；
工控机（IPC）：搭载GPU加速卡（如RTX3050），运行专用AI视觉检测软件；
网络通信模块：采用GigE Vision协议，支持千兆以太网传输；
PLC控制系统：实现与机器人、焊枪、修磨器的联动控制；
气路清洁装置：配备φ6气管接口及除尘风刀，防止粉尘干扰镜头。
每台工控机最多可连接12台传感器，适用于多工位产线部署，形成全局监控网络。
（二）硬件性能优势

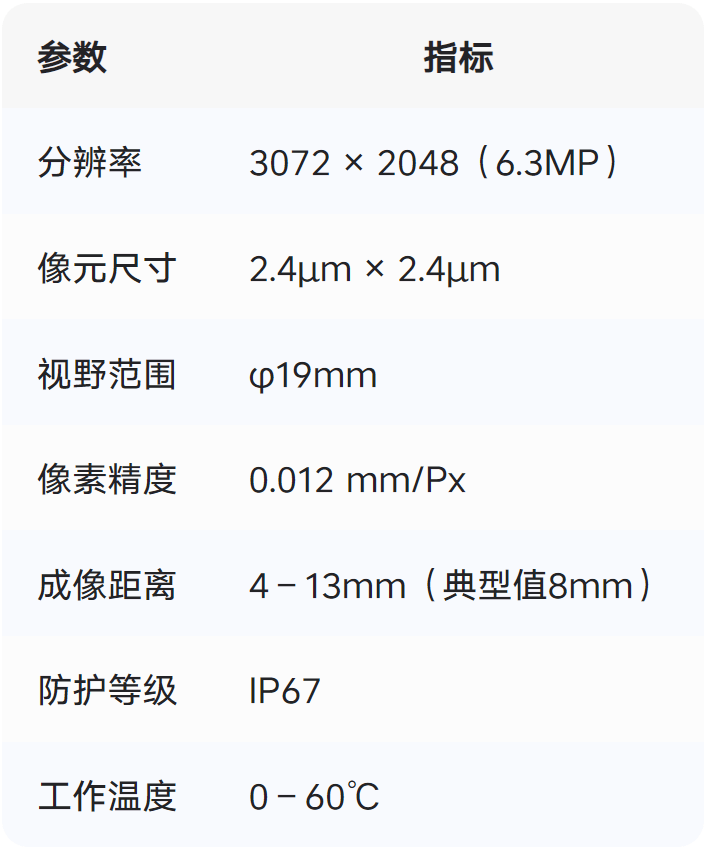

如此高的空间分辨率为微小缺陷（如<0.1mm的裂纹、铜粒黏附）提供了可靠的检测基础。配合Bayer RG8彩色成像模组，还可区分氧化变色与金属残留物，增强分类准确性。
（三）AI驱动的智能检测算法

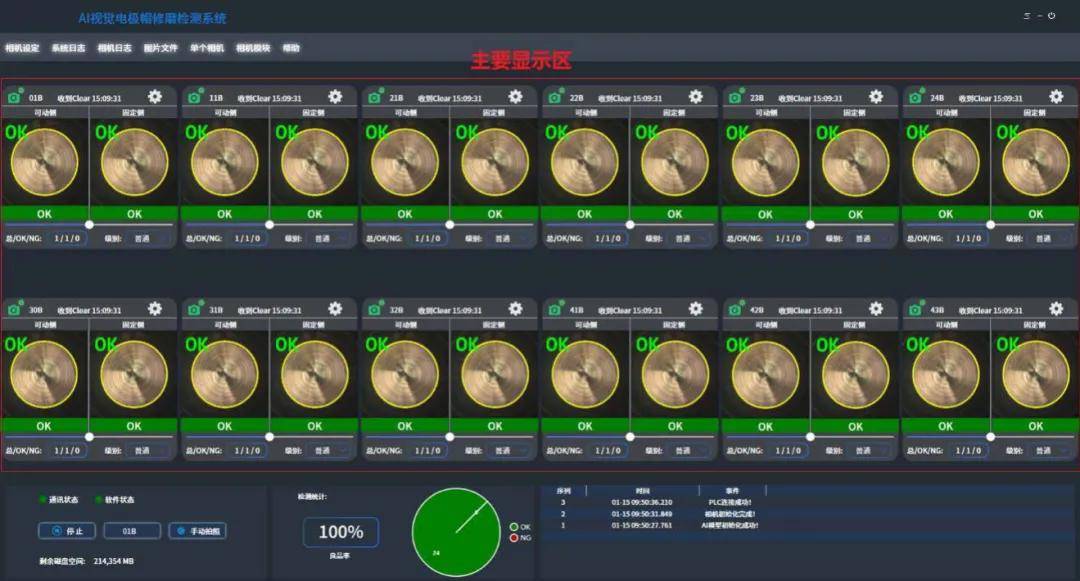

AI视觉修磨检测系统实习反馈界面
系统内置基于卷积神经网络（CNN）的端到端缺陷识别模型，能够自动识别以下十类常见修磨不良：
黑印
凸起
黏铜屑
凹坑
辐射纹
端面过大/过小
端面不圆
端面偏心
梅花纹
修磨不完整/不均匀
检测流程如下：
图像采集：机器人完成修磨动作后，触发信号发送至视觉系统；
图像预处理：去噪、对比度增强、ROI裁剪（默认500×500像素区域）；
特征提取与分类：AI模型输出各缺陷类型的置信度分数；
综合判定：结合面积阈值（NGArea、OKArea）、总面积占比（NG/ALL）及AI置信度（Confidence）进行多维决策；
结果反馈：OK则允许继续焊接，NG则报警并记录日志，必要时联动PLC暂停焊接流程。
特别值得注意的是，系统支持自定义缺陷容忍度，例如设置“NG面积比例 > 15%”即判为不合格，兼顾灵敏性与鲁棒性。
三、AI视觉检测系统如何赋能点焊质量提升
（一）实现修磨质量的标准化与可追溯化
传统修磨质量评估高度依赖主观经验，缺乏统一标准。而AI视觉系统通过数字化建模，将“好”与“坏”的判断转化为可量化的参数体系：
几何一致性监控：通过检测端面直径、圆度误差、中心偏移量等指标，确保每次修磨后电极帽形状复现精度；
表面洁净度评估：识别残留铜屑、氧化斑点等污染物，避免因接触不良引起的局部过热；
趋势分析预警：长期积累历史数据（存储于D:\ImageXM目录），可绘制修磨质量衰减曲线，预测下次修磨时机或电极更换周期。
这种“数据驱动”的管理模式，使得修磨作业真正走向标准化、预防性维护。
（二）减少焊接缺陷源头，提升焊点一致性
大量实证研究表明，超过30%的点焊缺陷源于电极状态异常。AI视觉系统的介入，从根本上切断了这一传播链：
抑制熔核不足（Small Nugget）
当电极帽端面黏连铜屑或修磨不充分时，有效接触面积下降，电流集中于边缘区域，中心未能充分加热。AI系统可在修磨后立即发现此类问题并拦截，避免后续焊接失败。
防止飞溅（Spatter）与烧穿（Burn-through）
端面存在凸起或辐射纹时，局部电流密度过高，极易引发电弧放电或板材穿透。系统通过提前识别这些高风险特征，提醒停机清理或更换电极。
提升焊点外观一致性
电极帽端面偏心或不圆会导致压痕不对称、压痕过深等问题，影响后续涂装与装配。AI检测可确保每一焊点均由理想状态的电极完成压制，外观品质大幅提升。
（三）支持闭环工艺优化与智能决策
更进一步，该系统不仅是一个“质检员”，更是智能制造生态中的“感知中枢”：
与MES系统对接：检测结果可通过OPC UA或Modbus TCP上传至制造执行系统，实现质量数据全生命周期追踪；
参与SPC统计过程控制：将NG率、平均缺陷面积等指标纳入控制图分析，及时发现制程漂移；
辅助机器人路径校准：若频繁出现端面偏心，可能暗示机器人定位偏差，系统可发出协同校准建议；
支持远程运维与专家诊断：通过RAIDI平台访问历史图像与日志，工程师可远程排查问题，缩短停机时间。
四、工程实践案例与效益分析

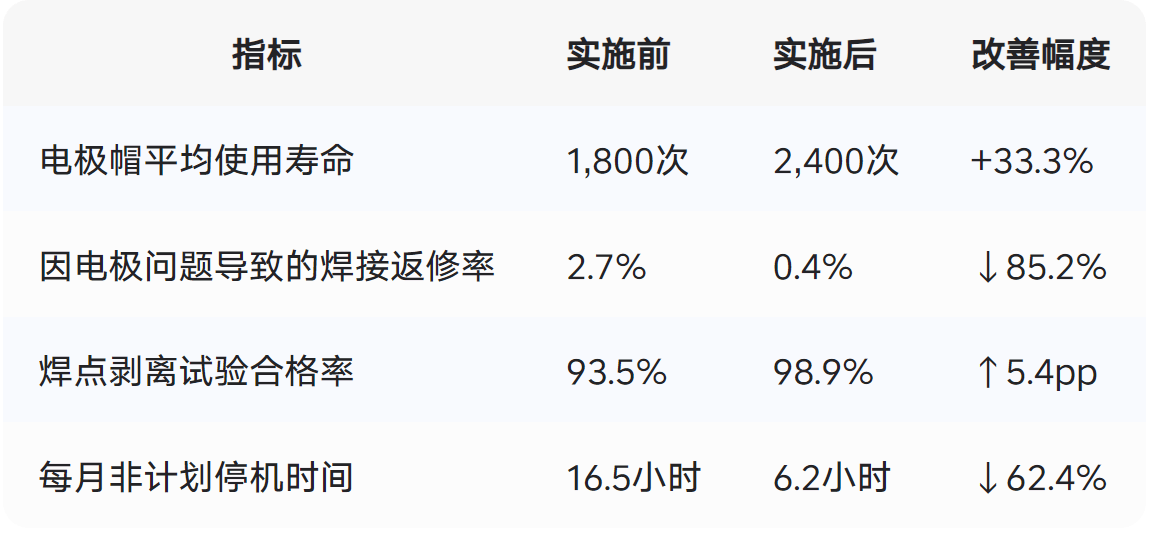

某国内头部新能源车企在其焊装车间部署了18套E系列AI视觉检测系统，覆盖主拼线、侧围线等关键工位。实施前后对比数据显示：
此外，系统提供的历史回溯功能（见手册第4.6节）极大提升了质量问题的可追溯性。例如，某批次车门出现批量焊点强度偏低，通过调取对应时间段的电极帽图像，发现连续多个修磨周期存在“修磨不均匀”现象，最终锁定为修磨器砂轮磨损所致，迅速更换后问题解除。
五、未来展望：迈向全自主焊接质量管理
当前AI视觉检测系统已在“事后检测”层面取得突破，未来发展方向将进一步向“预测—干预—自愈”闭环演进：
融合多模态传感：结合力传感器、温度传感器，构建设备健康度综合评价模型；
在线参数自适应调节：当检测到轻微修磨偏差时，自动微调焊接电流或压力补偿；
联邦学习跨厂区协同优化：多个工厂共享匿名化缺陷样本，持续迭代AI模型泛化能力；
数字孪生集成：将电极状态映射至虚拟产线，实现全要素仿真与预判。
届时，AI不再仅仅是“发现问题”，而是真正成为焊接工艺的“智慧大脑”。
电极帽虽小，却是决定点焊成败的关键一环。鸿栢科技E系列AI视觉电极帽修磨检测系统，凭借其高精度成像能力、强大的AI缺陷识别算法和完善的系统集成设计，成功实现了从“凭经验”到“靠数据”、从“被动修复”到“主动防控”的转变。它不仅是提升电极帽修磨质量的技术利器，更是推动点焊工艺迈向高质量、高可靠性、高智能化的重要基石。
“只有当NGALLArea和NG/ALL同时满足阈值范围内时，最终结果才判定为OK。” 这种严谨的双重判定逻辑，也正是智能制造精神的缩影——唯有层层把关、数据确信，方能铸就万无一失的品质长城。在未来工厂中，这样的AI视觉系统将成为不可或缺的标准配置，持续守护每一个焊点的安全与信赖。
