电动摆臂修磨机

本产品对外通讯接口支持硬IO端口和各种总线接口（根据现场需求可配置）。采用硬质合金涂片刀片，可实现高转速修磨，能对点焊钳上下电极的电极帽同时修磨，修磨后的电极端面同心并吻合。还带有铜屑自动收集器装置，保证了工作的整洁而又美观。同时拥有摆臂功能，使修磨机处于90°内对点焊钳的电极帽进行修磨，特别适用于机器人点焊钳。

应用场景：用于固定焊枪

关闭

产品咨询

客服热线：0755-26013366

一、产品详情

电动摆臂修磨机（如HBXMQ-004系列）主要用于固定焊枪工位，采用进口减速电机驱动摆臂实现90°以内任意位置调整，额定功率1.3KW，电源三相380V，修磨转速300-500rpm，适配13-20mm电极，标准摆臂高度1米，标配24VDC NPNP型IO并可选配Profinet等通讯接口，同时配备主动式铜屑收集器，适用于固定焊钳电极帽的自动修磨场景。

二、应用场景

固定焊枪工位：用于对固定式焊钳的电极帽进行修磨。

机器人点焊钳：其90°摆臂功能特别适用于自动修磨机器人焊钳。

一、技术优势

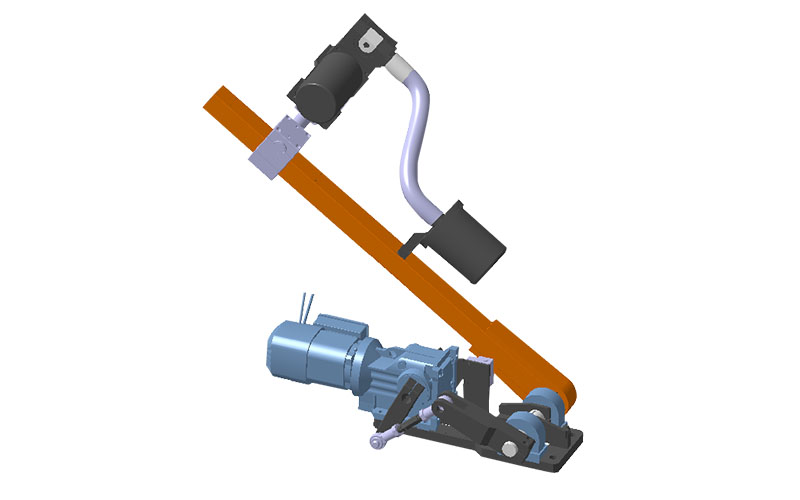

摆臂灵活：采用进口减速电机驱动摆臂，实现90°以内任意位置调整，完成固定焊钳电极帽的修磨。
高效修磨：修磨转速300-500RPM，能对点焊钳上下电极的电极帽同时修磨。

整洁环保：配备主动式铜屑收集器，有效防止铜屑飞溅，保证工作环境整洁。
接口丰富：标配24VDC NPNP型IO，可选配Profinet、Devicenet、Profibus等总线接口，满足不同现场通讯要求。
适用性强：标准摆臂高度1米，可适配Φ13-Φ20mm的电极帽。

产品规格	参数值
型号	HBXMQ-004, HBXMQ-004H
额定输入功率	1.3KW
电源	三相交流380V±10%
频率	50HZ±2%
摆臂驱动方式	减速电机
修磨转速	300-500rpm
电极尺寸	13-20mm
摆臂角度	90°
