一、产品详情

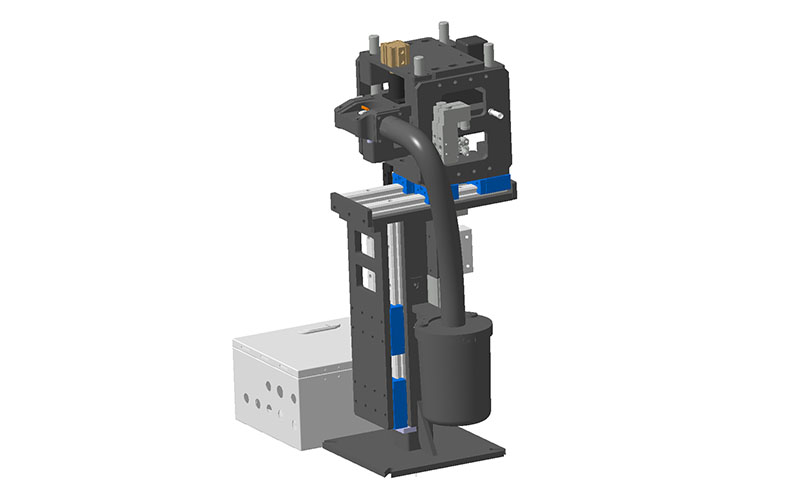

该设备专用于汽车车身生产线凸焊机，是一种全自动电极修磨机，可在无人干涉状态下自动避开工件并对凸焊机上下电极进行修磨。其采用硬质合金刀片和380V伺服电机驱动，可对最大直径Φ35mm的电极进行修磨，修磨转速150-280 RPM（可调）。设备具备气缸驱动、多轴运动，配备到位感应和位移检测传感器，并设有缓冲补偿结构和铜屑收集装置，能有效提升焊接一致性、延长电极寿命并实现无人化生产。
二、应用场景
凸焊电极帽修磨机（凸焊自动修磨机）的主要应用场景是汽车车身生产线中的凸焊焊机工位，具体用于对凸焊机的上下电极进行全自动修磨。其工作方式是在无需人工干涉的状态下，实现焊接时自动避开工件，并在焊接完成后自动完成修磨动作，有效提升生产线的自动化率。
一、技术优势
采用380V伺服电机驱动，扭矩大、转速可调，可对最大Φ35mm的凸焊电极进行修磨。
通过气缸多轴运动实现精准定位，运动迅速且稳定，节省人工及时间成本。
配备到位感应开关和电机旋转检测，有效防止电机堵转等故障，保障运行安全。
设有位移检测传感器，可精确监测电极修磨量，控制修磨及焊接补偿量，保证修磨质量。
内部设有缓冲弹簧，可缓冲焊机夹紧时的冲击力，保护刀具和焊机，并补偿电极变短导致的距离变化。
配备吹气集屑装置，有效收集铜屑，保证工作环境整洁。
修磨后电极端面光亮平整，能有效减少虚焊，提升焊接一致性，实现无人化生产
| 产品规格 | 参数值 |
|---|
| 型号 | HBXMQ-014Z |
| 额定输入功率 | 1.8KW |
| 电源 | 三相交流 380V ± 10% |
| 频率 | 50HZ ± 2% |
| 修磨转速 | 150-280 rpm（可调） |
| 电极尺寸 | 最大 35mm |
