一、详细内容

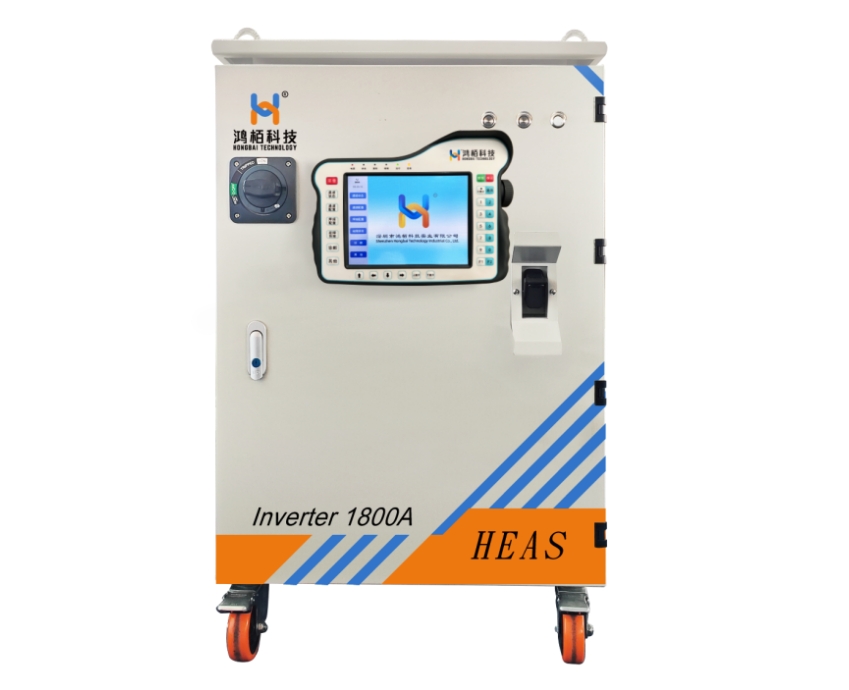

HEAS是鸿栢科技2022年推出的第五代全数字智能螺柱焊机，支持直流、脉冲直流、脉冲交流，钢铝通焊；
采用50kHz逆变+100kHz硬件电流环技术，电流爬升快，采样精细；集成AI质量分析、4G/5G物联网及1TB数据追溯，支持远程运维；
输入电压AC300V~520V，适应全球电网；
系统由HEAS/HEDS主机（标配3通道，可扩至5通道）、SL/LS系列送料机及多类型焊枪（手动/半自动/全自动）组成，可兼容ABB、发那科等主流机器人。
二、应用场景
该产品在汽车制造（尤其是铝合金车身焊接）、自动化产线、信息化智能工厂以及圆管焊接、小家电、卫浴等多材料、多工艺的焊接场景中均表现出色，代表了更先进的焊接技术发展方向。
| 特性 | 第五代HEAS | 技术优势 |
|---|
| 伺服电机驱动器 | 集成在主机 | 电弧高度与电流配合更好，控制更精准 |
| 输入电压 | AC300V～AC520V | 支持宽电压，适应世界各国电网 |
| 输出电流 | 直流、脉冲直流、脉冲交流 | 支持更丰富工艺，尤其适合铝合金焊接 |
| 逆变频率 | 50KHz | 电流调整速度更快，适应更广 |
| 开关方式 | H桥软开关 | 减少电应力，延长设备寿命 |
| 主电路连接方式 | 层叠复合母排 | 减少电磁干扰，可靠性更高 |
| 电流控制频率 | 100KHz/FPGA | 电流响应速率大幅提升 |
| 采样数据分辨率 | 10us/点 | 焊接数据细节更丰富 |
| 受控电流爬升率 | 1500A/0.34ms | 提高了焊接工艺适应范围 |
| QC质量分析系统 | 平均值+波形群判定 | 质量判定成功率更高 |
| 焊接同步信号 | 光纤隔离接口
| 可同步外接高速摄像机等第三方设备 |
| 群控系统 | 原生支持 | 符合工业4.0要求，便于集中管理 |
| 数据记录器 | 1T以上容量 | 具备海量数据追溯能力 |
| 物联网 | 4G/5G信息化 | 支持远程诊断、调试和主动维保 |
| AI质量分析系统 | AI学习、分析、判定、调整 | 可闭环调整焊接工艺，实现智能化管理
|
| 项目 | 规格参数 |
|---|
| 输入电源 | AC300V ~ AC520V，50/60Hz，无相序要求 |
| 配电容量 | 90kVA |
| 输入电缆截面积 | S≥10mm² |
| 空气断路器额定负荷 | ≥100A |
| 最大输出电流 | 1800A (380V) |
| 额定输出电流 | 1600A (380V) |
| 空载电压 | DC105V (380V) |
| 额定弧压 | DC20～32V |
| 焊接螺柱直径 | 3～12mm |
| 主机尺寸 | 600mm × 574mm × 1000mm |
| 主机重量 | HEAS: 130kg / HEDS: 110kg |
| 送料机尺寸 | SL基础型：491×450×510mm；SL扩展型：491×736×510mm |
| 送料机重量 | SL基础型：50kg；SL扩展型：70kg |
| 环境温度 | 工作：-10℃～40℃ / 仓储：-40℃～75℃ |
| 海拔高度 | ≤1500米 |
| 压缩空气要求 | 输入压力0.4~0.6MPa，总进气管外径R=8.0mm |
一、全自动配置选型
| 组件 | 型号/配置 | 说明 |
|---|
| 主机 | 推荐 HEAS（交直流） | 支持脉冲交流，更适合铝合金和复杂工艺的机器人集成。 |
| 焊枪 | HTR/HLR（标准型）或 HTY/HLY（mini型） | 配合机器人实现全自动焊接；可选装喷涂装置和过钉检测。 |
| 送料机 | LS系列（专为全自动设计） | 大容量料斗（约9升），支持螺柱二维码识别，与机器人联动通信。 |
| 外围配置 | 需配现场总线网关（如PROFINET、EtherCAT、DeviceNet等）对接机器人或PLC | 实现焊机与机器人/PLC的实时通信控制。 |
| 选配功能 | AI质量分析系统、4G/5G物联网、1TB数据记录器、群控系统 | 满足智能工厂对数据追溯、远程运维和高精度质量分析的需求。 |
| 典型应用 | 汽车量产线、机器人工作站、高节拍自动化产线 | 实现无人化、高精度、可追溯的批量焊接生产。 |
二、半自动配置选型
| 组件 | 型号/配置 | 说明 |
|---|
| 操作方式 | HEAS（交直流）或 HEDS（直流） | 根据焊接材料（钢/铝）和工艺需求选择。 |
| 焊枪 | HTM（基础型）或 HLM（气保型） | 人工扣枪操作，自动送钉；HLM型需配合保护气体。 |

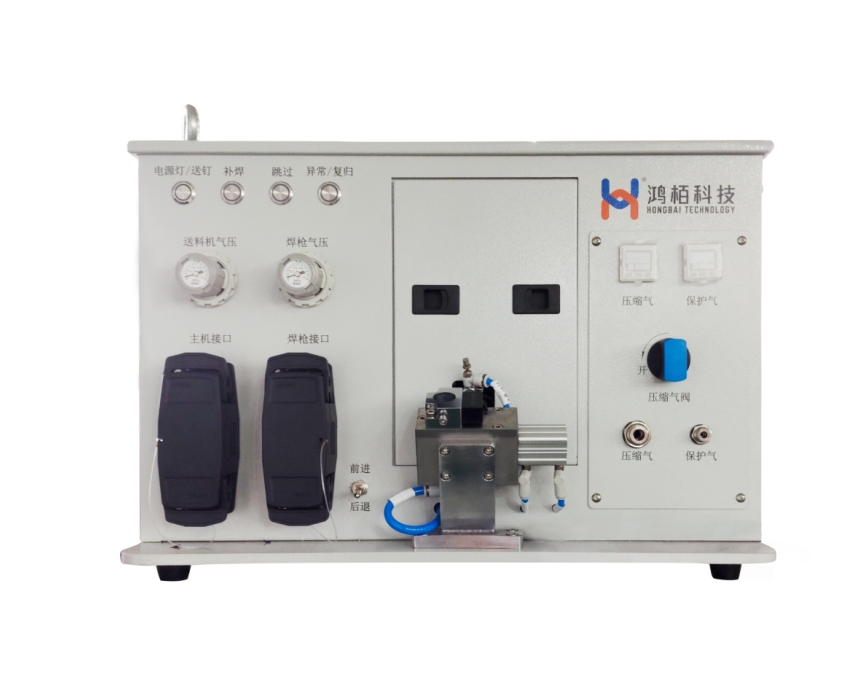

| 送料机 | SL系列（基础型/扩展型） | 自动输送螺柱至焊枪，扩展型带料斗，容量更大。 |
| 通讯接口 | 主机至送料机：2.5m；焊枪至送料机：6.0m | 标准配置长度，可定制。 |
| 信息化/智能化 | 人工工位、试制线、小批量补焊、维修站等
| 兼顾效率与成本，适合操作人员手持焊枪作业。 |
