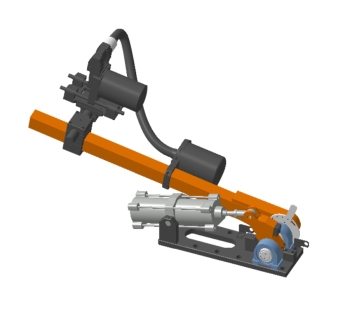

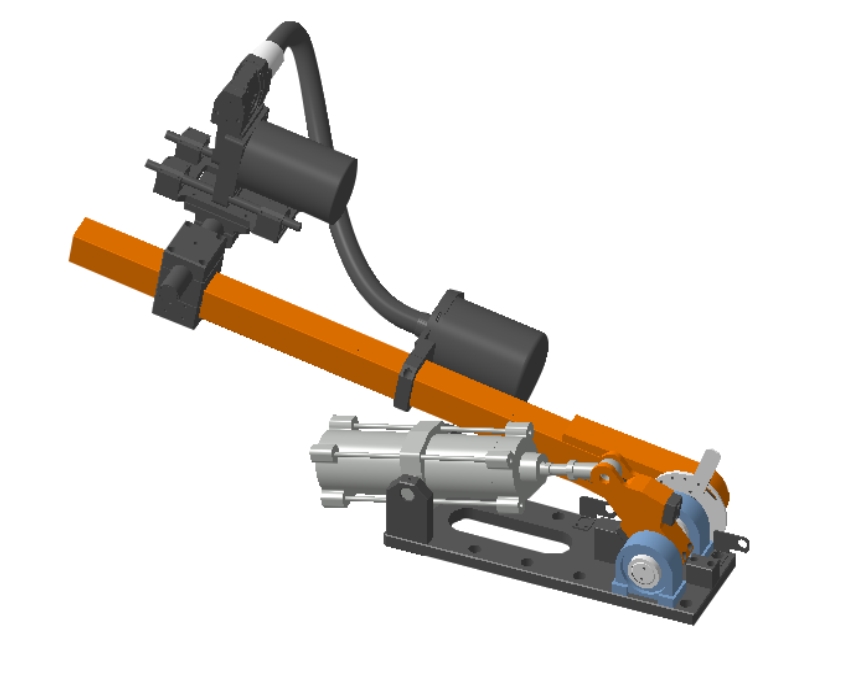

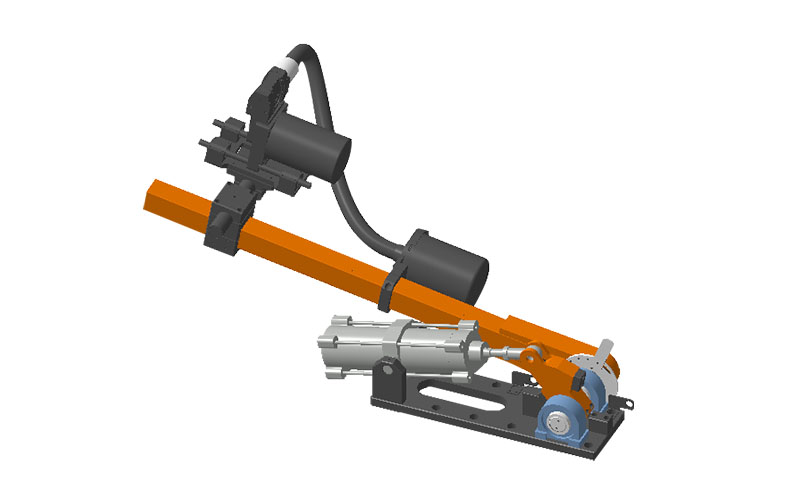

气动摆臂修磨机

气动摆臂修磨机（如HBXMQ-002系列）主要用于固定焊枪工位，采用进口气缸驱动摆臂实现90°以内任意位置调整，以完成对固定焊钳电极帽的自动修磨，额定功率1.3KW，电源三相380V，修磨转速300-500rpm，适配13-20mm电极，标配24VDC PNP型IO并可选配Profinet等通讯接口，同时配备主动式铜屑收集器，适用于机器人点焊钳的自动修磨场景。

应用场景：用于固定焊枪

产品咨询

关闭

产品咨询

客服热线：0755-26013366

一、产品详情

本产品对外通讯接口支持硬IO端口和各种总线接口（根据现场需求可配置）。采用硬质合金涂片刀片，可实现高转速修磨，能对点焊钳上下电极的电极帽同时修磨，修磨后的电极端面同心并吻合。还带有铜屑自动收集器装置，保证了工作的整洁而又美观。同时拥有摆臂功能，使修磨机处于90°内对点焊钳的电极帽进行修磨，特别适用于机器人点焊钳。

二、应用场景

固定焊枪工位：专门用于对固定式焊钳的电极帽进行修磨。
机器人点焊钳：其90°摆臂功能特别适用于自动修磨机器人焊钳。
多角度调整场景：可实现90°内任意位置调整，适用于需要灵活调整修磨角度的复杂工位。

一、技术优势

摆臂灵活：气缸驱动，实现90°内任意位置调整，特别适用于机器人点焊钳。

高效修磨：转速300-500RPM，可同时修磨上下电极帽。

整洁环保：配备主动式铜屑收集器，防止铜屑飞溅。
接口丰富：标配24VDC PNP型IO，可选配Profinet等总线接口。
适用性强：标准摆臂高度2米，适配Φ13-Φ20mm电极帽。

产品规格	参数值
型号	HBXMQ-002, HBXMQ-002H
额定输入功率	1.3KW
电源	三相交流380V±10%
频率	50HZ±2%
摆臂驱动方式	气缸
修磨转速	300-500rpm
电极尺寸	13-20mm
摆臂角度	90°
